聚苯硫醚分离膜用树脂和聚苯硫醚分离膜

1、聚苯硫醚系列树脂

本公司制备了分离膜用、纤维用和熔喷用系类树脂。（图片）

2、聚苯硫醚共混和共聚改性产品及技术

针对刚性强、韧性差、不耐氧化、不抗紫外和不抗静电等问题，通过石墨烯、碳纳米管和TiO2等增强和改性PPS，解析了添加剂和PPS之间界面诱导分散机制，制备了熔喷、抗静电、抗紫外和抗氧化等的树脂。研究了单体间的竞争聚合规律，制备了高韧性和低熔点PPS。

图1：共混改性PPS树脂

3、聚苯硫醚基分离膜

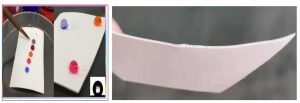

图2：PPS膜的结构和膜表面亲疏水性

研究了强酸，强碱和强极性有机溶剂等对膜结构与性能的影响，证明了PPS膜适合在极端环境（如NMP/DMF/DMSO和酸碱环境等）中长期应用。开发了PPS仿生膜技术，PPS膜水接触角可达150^o以上。

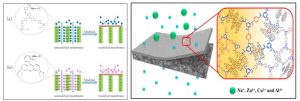

图3：PPS改性膜的截留途径

为提高PPS膜的分离效率，通过硝化、磺化、接枝、界面聚合和矿化等技术制备了超亲水、抗紫外、超疏水和抗菌等膜。研究了PPS亲水膜在油水分离、有机物分离、染料废水处理等中的应用，改性膜在强酸、强碱和强极性有机溶剂中均可长期使用。

图4：有机硅交联GO和GO–MOFs改性PPS膜

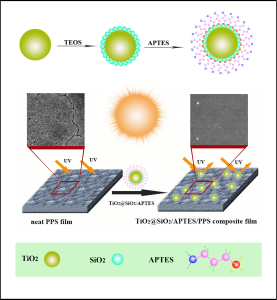

利用石墨烯、碳纳米管、SiO₂和TiO₂等纳米粒子调控了PPS膜的亲/疏水性、通道结构和膜的热力学性能，阐述了纳米粒子诱导分散过程，研究了掺杂对膜材料渗透、机械以及抗污染等性能的影响。发现PPS-TiO₂@SiO₂/APTES膜具有极优的抗紫外能力，弥补了PPS不耐紫外的缺陷。开发了石墨烯基MFOs材料，提出了利用金属离子和S孤电子对之间的配位作用将石墨烯基MFOs组装到PPS膜微孔，形成石墨烯基MFOs过滤层，水通量达3109.5 LMH/MPa，有机物的截留率达99.9%
